返回索引

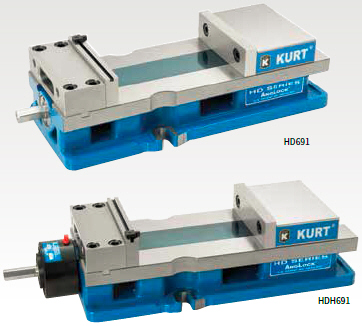

HDH691
  • 改進型的液壓鉗可以實現彈簧單動回位或液壓雙向回位,含有液壓管接頭。
  • 鉗身上的液壓接口為1/8英寸NPT內螺紋
  • 另外還含有兩件連接件,1/8 NPT外螺紋對#4 JIC外螺紋

HD691型鉗

此型鉗除了具有多功能平口鉗的特點外,更具獨特性。Y軸 是正向,易于編程。定鉗在手柄一側,操作者在裝卸工件時 更安全、簡捷、迅速。
  • Y軸正向時,易于編程。
  • 減小裝卸工件距離,更安全簡捷。
  • 使用標配硬鉗口時,開口度可達230mm。
  • 定鉗變形小。增加了定鉗的寬度也更利于減小撓曲。
  • 定鉗從上向下拴緊,減小鉗身的應力。拆卸虎鉗時不需要從機床上取下,再裝配時仍可保持鉗身平面度。
  • 窄型鉗身,便于在有限寬度成組使用多個虎鉗。
  • 高型鉗身,利于在負載時實現最小變形。
  • 可以直接拴裝在40mm、50mm或2英寸的基礎板上。
  • “拉緊”式設計減少鉗身內應力,提高裝夾精度。
  • 快換式動鉗,HD鉗口的快換和可加工性便于裝夾異形工件。
  • 標準配置有GrooveLock帶槽鉗口和工件定位器。
  • 使用正弦鍵定位。
  • 可選用旋轉底座。貨號為D50-4-SA。
  • 配對訂貨時鉗身高度可以控制±0.013mm。
  • 重量:34kg
  • 專利產品

標準型夾緊力kN
扭矩Nm HD691
14 4.3
27 7.2
41 10.7
54 14.5
68 16.5
81 19.0
95 20.9
109 23.4
液壓型夾緊力kN
液壓MPa HDH691
3 7.0
6 14.0
8 21.0
11 28.0
14 35.0
17 42.0
19 49.0
22 56.1
液壓排量CC 19.0

注:夾緊力為參考值

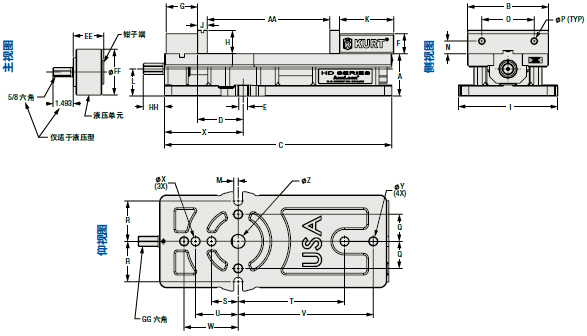

參數表 mm(in)
HD691
HDH691
A 79.38
B 152.40
C 426.97
D 85.73
E 16.76
F 37.72
G 58.73
H 44.07
I 186.39
J 18.42
K 101.60
L 50.80
M 8.38
N 23.88
O 98.43
P (1/2-13)
P 公制M12
Q 50.80
R 75.84
S 50.00
T 200.00
U 80.00
V 254.00
W 101.60
X 16.00
Y 15.88
Z 25.20

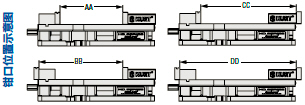

AA 230.18
BB 307.32
CC 350.19
DD 427.33
EE 57.15
FF 85.73
GG (3/4)
HH 38.18



平口鉗與機床的連接請見第76頁
返回索引     上一頁 第27頁 下一頁
